ここでは私が使用するアルミフレーム、アルミパイプなどを紹介しています。
普段アルミフレームやアルミパイプを見かけることがないと思います。
工場では一般的に利用されますが、身近にあるものではないですからね。
アルミフレームとはアルミ角材のことで自由に組み立てて様々なものが作れます。
基本となるフレーム、ブラケット、機能を持たせるアクセサリなど
多数の部品が用意されています。
アルミパイプはイレクターパイプに似ており円形のパイプとなっています。
アルミパイプはブラケットではなくコネクタを使ってパイプを連結します。
いずれも金属なので細くても強度があり屋外で使っても錆びない特徴があります。
ここではフレームやパイプの特徴、種類、使い方、強度などを解りやすく説明しています。
これを見ればアルミフレームやパイプがどのようなものかが理解できて、
家庭DIYで便利な材料を手に入れることができますよ。
1. 家庭DIYで使用する部材
アルミフレームやアルミパイプとはどんなものか、木材やイレクターパイプと比べて
どんな利点があるのかを比較しています。
アルミフレームの組立ては特別な工具を必要とせずに誰でも簡単で行えます。
さらに金属なので細くても強度もあり、水に濡れても錆びません。
普段DIYをしない人でも簡単に使える材料です。
アルミフレームを見たことがない方はまずはこちらをのぞいて見てください。
2. アルミフレームの構成
アルミフレームは単にアルミの角材であり、これに様々な部品を使って
色んな物が作れるようになります。
アルミフレームはどんな形状をしているか、
どのように使用するのか、
フレームの他に部品があるのか、
判りやすく図や写真で説明しています。
2.1 アルミフレームの種類
アルミフレームの種類をまとめています。
アルミフレームには複数の断面形状がありそれぞれ特徴があります。
断面サイズは（15×15）mmから大きいもので（60×60）mm以上と
用途に応じて選ぶことができます。
長さは4mまでが標準ですが、必要な長さだけ購入することも可能です。
また表面に溝がないアルミ角材もあります。
ウッドデッキやフェンスを作る際はこちらがオススメです。
2.1.1 アルミフレームの加工方法
アルミフレーム、アルミパイプの切断、加工方法をまとめています。
アルミフレームは木材などと比べて金属なので簡単に切断できません。
しかし鉄やステンレスに比べるとアルミは柔らかい金属なので加工しやすいです。
ここでは様々な工作機や工具を使って実際に加工した時に加工面を比較して、
最も最適な加工方法を紹介しています。
2.1.2 アルミフレーム強度計算
アルミフレームは設計で強度計算ができるので想定荷重から計算して部品を選定できます。
木材の強度は正確な数字で表せずに経験的なのでこれもアルミフレームのメリットです。
強度を計算する場合、フレーム単体強度、BOX形状強度のどちらかを使用方法から
選んで計算します。
アルミフレームだけでなくブラケットの耐荷重計算も行います。

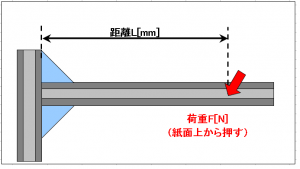

フレーム単体とBOX形状の強度計算を図を使って説明、計算値をまとめました。
⑤両持ち 垂直荷重
BOX形状 計算
2.2 フレームを連結するブラケット
アルミフレームどうしはブラケットと呼ばれる部品を使って連結します。
アルミフレームとブラケットがあればある程度の構造体を組み上げることができます。
アルミフレームの構造体の8割以上がアルミフレームとブラケットでできています。
ブラケットも強度や形状、サイズなど種類がたくさんあるので使い分ける必要があります。
またブラケットを使用しない接続方法もあります。
2.2.1 ブラケットの耐荷重

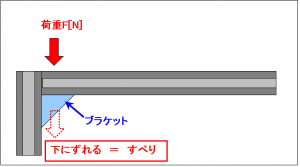

アルミフレームが強くてもブラケットの選定や使用方法が悪いとフレームどうしの連結力が
弱くなって外れてしまいます。
そのためブラケットは事前に結合強度が足りているかを計算して選定しなければいけません。
ここでは使用方法を説明、ブラケットの耐荷重値を紹介しています。
2.3 組立て方法
アルミフレーム、パイプの組立方法を紹介しています。
組立てはブラケットとアルミフレームをつなぎ合わせていくだけなので簡単です。
ブラケットとアルミフレームは専用ナットとボルトによって固定できます。
使用する工具は六角レンチ1本で誰でもすぐにできるようになります。
小学2年生の次男でも組み立てられるレベルです。
応用として断面形状が異なるフレームをつなげる方法も紹介しています。
2.4 アクセサリ
アルミフレームのメリットの1つが豊富に準備されているアクセサリ部品です。
例えばヒンジやコロ、スタンド、パネルなど、どれもすぐに使えるようになっています。
これらの部品を使うだけで簡単に機能を持ったDIYをすることができます。
2.5 100均部品の応用集
アルミフレームは100均との相性が良く多くの100均部品を応用することができます。
例えば隅金やワイヤーネット、ブックラック、園芸部品などがとても便利に利用できます。
ここでは私が使って良かったと感じた100均商品を紹介します。
2.6 アルミパイプの種類

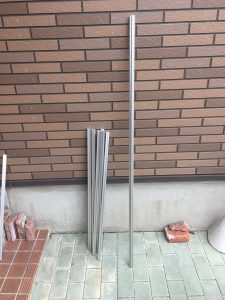

ここではアルミパイプについて紹介しています。
同じパイプ材でイレクターパイプがありますが、アルミパイプには優れた点があります。

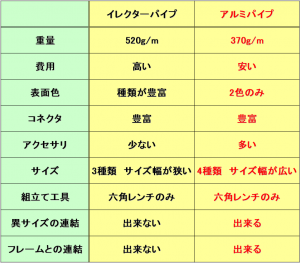

アルミパイプの特徴をイレクターパイプと比較しながら説明しています。
2.6.1 アルミパイプの強度
アルミフレーム同様にアルミパイプも事前に強度計算をすることができます。
ここではアルミパイプに荷重をかけたときのたわみ量を計算して表にまとめています。
アルミパイプの種類や長さでそこにかけられる重さが変わりますが、
これを見るとどれくらいの重さがかけられるか一目でわかりますよ。
2.7 コネクタ

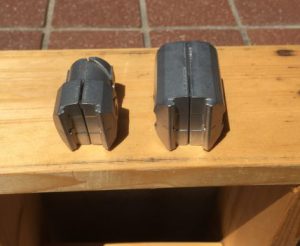

アルミパイプどうしを連結する部品がコネクタです。
コネクタはブラケットよりも種類が豊富、高強度や角度、異サイズ連結など種類が豊富で
様々な用途によって使い分けできます。
使用する工具は六角レンチ1本のみでとても便利で役にたちますよ。
2.7.1 コネクタの耐荷重
アルミパイプをつなぐコネクタは一方をコネクタ内で他方を爪の部分で挟んでパイプを
連結しています。
アルミフレームのブラケットと同様にコネクタにも耐荷重があります。
ここでは一般的なコネクタの耐荷重を見やすく表にまとめています。
3. 設計ツール 3D CAD
アルミフレームやパイプのDIYでは専用の3D CADを使って設計することができます。
これを使うと実際に作る前に様々な角度から構造物を見ることができ、寸法確認もできます。
さらに部品表も作成できるので部品間違いや数量ミスなどが起きません。
ここではそんな3D CADを紹介します。
最後のこのように便利なアルミフレームやパイプの購入方法ですが、
実はホームセンターなどではほとんど販売されていません。
一般的にはミスミやモノタロウといったweb商社を経由して購入できますが、
個人購入はなかなか難しいかもしれません。
しかも自分で必要な部品の長さや種類、数量を調べてそれぞれ注文するので
手配するのも大変です。
しかし「LINK YOUR DESIGN」を利用すればメルカリなどを使って
手軽にアルミフレームやアルミパイプを購入することができます。
しかも既に設計されて必要部品の種類や数量がまとまった部品リストが手に入り、
注文も一括で一回で済みます。
詳しい内容はこちらをご覧ください。
アルミフレームやパイプの欠点は入手性の悪さです。ホームセンターでは販売されておらずほとんどネット販売のみです。一般的にはミスミやモノタロウなどのweb商社経由で購入しますが、個人では難しいです。しかしメルカリなどでも購入でき、必要部品を一括購入できる方法がここにはありますよ。
もし雑誌や本が多くて整理でお困りの方はチャレンジしてみては如何でしょうか？
この記事が皆さんの参考になれば幸いですね。
