1. はじめに
ルーフトップテント を利用したキャンプで
利用する補強キャリアを制作しました。
テントを支える支柱をバランスよく追加でき
家族で載っても抜群の安定感です。
車中泊の流行もあってルーフトップテントを
利用したカーキャンプをよく見かけます。
車上にテントを張ることで小型車でも広々した
キャンプが家族で気楽に楽しめます。
しかしテントの安定感がイマイチで家族で
載るとグラグラするケースもあります。
そんな時に活躍するのが補強キャリアです。
補強キャリアは追加でテントを支えるもので
バランスよく配置できて安定感がアップします。
今回、茨城県在住のFさんと一緒にフリードの
ルーフトップテント用補強キャリアを
制作しました。
アルミフレームを使って車にピッタリ合った
補強キャリアが作れました。
市販品ではサイズに限りがあり欲しいものが
ない場合もありますが、
自分で作れば簡単に手に入ります。
今回はアルミフレームを使ったルーフトップ
テント用補強キャリアを紹介します。
ここではアルミフレームやアルミパイプを
使ったDIYを紹介していますが、
オンライン共同DIYも行なっています。
これはアルミフレームやパイプのDIYを
一緒に協力しながら行う活動です。
アルミフレームやパイプはとても便利な材料で
木材にはない優れた特性がありますが、
普段身近にないため使い方がわからない
という欠点があります。
そこでアルミフレームやパイプの使い方や選定、
設計などをアドバイスしながら初めての人でも
安心してDIYできるようにするものです。
これまでの共同DIY事例はこちらで見れます。
アルミパイプやアルミフレームを使ってみたいという方と一緒に共同DIYを行っています。これらの材料はとても便利ですが入手性の悪さからあまり知られていません。そのため部品選定や使い方、加工、組立方法など初めての人はわかりにくいです。そこで共同DIYでは誰もが扱えるようにサポートしています。
2. Fさんの相談内容
こちらがFさんからいただいた相談内容です。
ルーフテントをフリードに取り
考えており補助キャリアを探しているうちに
ここにた
私もアルミフレームで自作を考えましたが、
なにぶん
どうしたものかと悩んでおりました。
よろしくお願いいたします。
以前静岡県の三菱自動車販売店さんなどと
ルーフトップテント補強バーを作りましたが
その記事を見られてご連絡いただきました。
最近では同じ相談を多く戴いており、
補強キャリヤは手に入れにくいと聞いています。

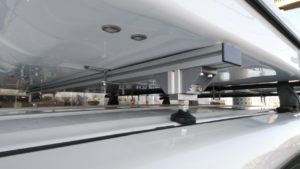

沼津三菱自動車販売（株）様と一緒にアルミフレームを使ってルーフトップテントの補強キャリヤをDIYしました。既設キャリアバーと合わせるための高さ調整機構や車上に密着させるための首振りアジャスターなどを組み合わせることで大人二人が載っても安定するルーフトップテントが完成しました。
ルーフテント車中泊で快適に過ごすにはテントの安定感がとても重要です。そこでクロスビーのルーフテントに自作の補強キャリヤを2本追加してテントの安定感を大幅に改善しました。材料はアルミフレームとアジャスターです。簡単な構造で誰でも作れて、1本1万円ほどで作れるのでお得に補強できます。
ルーフトップテントとは車上にテントを
取り付けるもので色んな車種で利用できます。
テントは親子３人が就寝できるスペースがあり
家族で車中泊する時は大変便利です。
しかしテント支えるキャリヤが少ないと
バランスが悪いためグラグラします。
この解決方法として新たに補強キャリアを
追加して支えを増やす方法があります。
特にテント両端に追加することで安定感が
もの凄くよくなります。
3. ルーフトップテント 補強キャリア
3.1 ルーフトップテント 補強キャリア材料
今回使用する材料はアルミフレームです。
アルミフレームは企業や工場などでは
一般的によく使われる材料ですが、
家庭DIYで見ることはあまりありません。
金属のアルミで出来ており錆びずに
強度もあるため使い勝手の良い材料です。
アルミフレームは断面サイズで分類されており、（15×15mm）から（100×100mm）まで幅広いラインナップとなっています。断面形状も正方形だけでなく、長方形もあります。そのため用途に応じて使い分けが可能で、例えばカーポートから小さな棚まで幅広いDIYに適応できます。フレームサイズと一緒にブラケットなどの部品もそのサイズ専用となるので注意が必要です。
これまで色んな車種の補強キャリアを
制作しましたが、基本構造は全て同じです。
車種によって幅や高さが異なるので
この部分を修正します。
また今回はテントの色に合わせて黒塗装の
フレームを使用しました。
全体的な色の統一感が取れるので見た目が
非常にカッコよくなります。
黒塗装品は純正のシルバー色に比べて値段が
少し高くなりますが、高級感が得られます。
車上への設置はアジャスターパッドです。
高さの微調整が可能で傷付けることなく
設置できます。
しかも首振りパッドという角度調整機能を
利用すれば湾曲した面への設置も可能です。
材料は全てアルミもしくはステンレスで
屋外での使用に耐えれるようにします。
3.2 ルーフトップテント 補強キャリア設計
アルミフレームは専用の3D CADを使って
誰でも自由に設計することができます。
ソフトはメーカから無料で提供されており、
誰でも自由に利用することができます。
インストール方法や簡単な使い方は
こちらの記事で紹介しています。
アルミフレームやアルミパイプには専用の3D CADが無料で提供されています。そのためこれを使えば作る前に色んな角度から見ることが可能となり、設計ミスが少なくなります。さらに部品の長さや種類、数なども自動で計算してくれるので部品手配ミスや加工ミスも低減することができます。

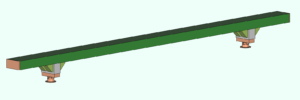

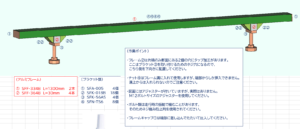

Fさんと考えた設計図がこちらです。
アルミフレーム30mmサイズで作ります。
簡単な構造なので色んな車種に応用できます。

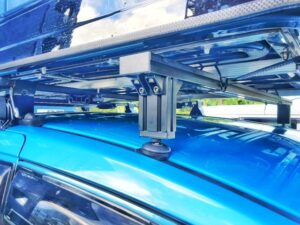

キャリア脚の部分に首振りパッドを取り付けて
車上の湾曲に角度を合わせて設置します。
この脚部分はフレームに沿って動かせます。
アルミフレームを使うのこのような調整が
簡単にできます。
首振りパッドはメーカで取り扱わないため
別途探して調達します。
この補強キャリアを2セット製作します。
3.3 ルーフトップテント 補強キャリア組立
設計が終われば部品を手配します。
事前にCAD設計しておけばメーカーの方で
全て加工してくれます。
そのため部品を組み立てるだけで作れます。
首振りパッドだけはFさんが調達されました。
部品が届けばあとは組み立てて完成です。
難しい構造ではありませんが、

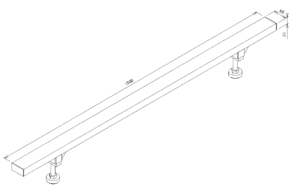

こちらで組図を作ってお渡しします。
この組図は他の相談者でも結構好評です。
アルミフレームの組立作業は六角レンチで
ボルトを閉めるだけです。
簡単な作業なので初心者でも安心です。
ただ車載の場合は振動によりボルトが緩んで
外れることがあるので、緩み防止剤を塗布し
定期的な点検をオススメしています。

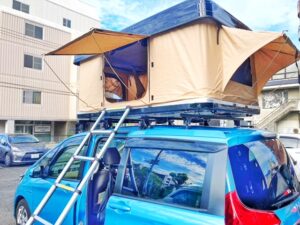

そして完成した補強キャリヤがこちらです。

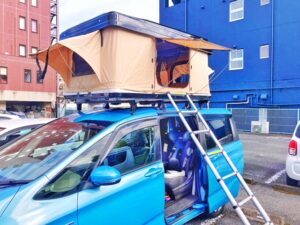

車上全体を覆う大きなルーフトップテントです。

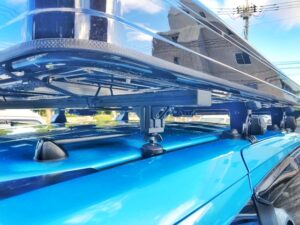

このテントは4本のキャリアで支えられており、
追加した2本はそれぞれ両端に配置しました。
これでテントの安定性は格段に良くなります。
また既存キャリアと同じ黒塗装フレームで
制作してので色の統一感があります。
標準品より少し値段は上がりますが、
仕上がりは断然カッコよくなりますね。
Fさんは早速カーキャンプに行かれたそうで
お子さんが大喜びだったそうです。
そういう話を聞くととても嬉しいですね。
このような補強は手に入りにくいですが、
自分で作ると案外簡単に作れます。
しかも1万円程度で作れるものなので
複数本取り付けることもできますね。
取り付ける場所に合わせて設計できるので
しっかりした補強ができると思います。
もし同じことで悩まれている方は
是非作ってみて下さい。
4. さいごに
フリードのルーフトップテント補強バーを
アルミフレームでDIYしました。
補強バーはテントや車種によって変わるので
市販品で見つけにくい事もあります。
しかしアルミフレームはどんな車種でも
簡単に作る事ができます。
補強バーを追加すればテントの安定感は
断然良くなります。
シンプルな構造で誰でも簡単に作れるので
よかったら是非試してみて下さい。
費用は1万円程(1セット)とお手頃ながら
安定感は格段に良くなります。
寸法を変更すればどんな車種でも
利用できると思います。
もし設計や材料調達など一人では不安な場合は
気軽にお声掛け下さい。
アルミフレームやパイプを使ったDIYを
一緒にしてみませんか？
DIYする時間や工具がない
普段DIYをしないので自信がない
そんな方にも安心で手間がかからず
欲しい物が手に入る共同DIYです。
一人で考えるよりも複数人で考えた方が
よりいいアイデアも生まれます。
まず設計や構想は御自分で考えて
欲しいものをイメージしてください。
もし自分で加工から組み立てまでされる方は
必要に応じてアドバイスを致しますし、
手間な部品手配や加工をしたくない方は
こちらで設計して組み立てる状態の部品を
お送りすることもできます。
初めて使う材料で不安な方も安心して
チャレンジすることができますよ。
気に入った物が見つからない場合は
試してみては如何でしょうか？
詳しいサポート内容や進め方は
こちらで説明しています。
またこの材料を簡単に入手したい人向けの
サービスも実施しています。
1日以内にSUS社製商品のお見積りを
提出しています。
ホームセンターで入手できない部品も
こちらだと簡単に入手できます。
これまでのサポート事例はこちら。
