1. はじめに
舞台セット のG-fun制作事例を紹介します。
G-funは初心者でも簡単に組立ができて
軽くて取り扱いに優れた材料です。
分解すればコンパクトに収納する事もできます。
今回は以前相談いただいた劇団宇宙の森さんと
一緒に作りました。
こちらが今回の公演のフライヤーです。
11/20に府中の森芸術劇場ふるさとホールで
公演されます。
猫と金持ち老人のお話でとても面白そうです。
お近くにお住まいの方は是非ご来場ください。

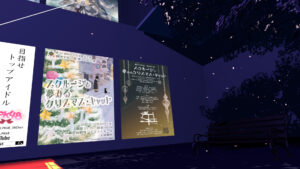

ブログ以外にメタバース空間でも宣伝してます。
ここはフレームDIYラボが運営している
VRChat内の”HelloWorld”ワールドです。
メタバース空間だと10m以上のポスターでも
簡単に作れて多くの人に見てもらえます。
この公演では扉や窓などG-funを使っています。
ここではG-funの特徴や使い方など紹介します。
2. G-funとは？
G-funとはアルミでできたパイプ材料です。
アルミは軽くて比較的強度もあり、
水に濡れても錆びず耐久性に優れています。
キッチンのシンクなどに利用されていますね。
まずはG-funの特徴を説明します。
2.1 G-fun の素材
G-funはほとんどがアルミ製です。
一部の部品にアルミダイカストという合金を
使用しているものもあります。
アルミは軽くて強く錆びにくい特徴があります。
軽いので運搬がとても楽で長期間保管にも
優れています。
腐ったり錆びないことがとてもいいですね。
2.2 G-fun 部品ラインナップ
G-funは部品のラインナップが豊富です。
例えばパイプ材料は4種類の太さがあり、
各々色んな形状が用意されています。
全て合わせると50種類ほどにもなります。
そのため用途に合った材料を選べます。
しかもパイプサイズが異なる場合でも
一緒に使用できることがあり、
異なる種類のパイプを同時に利用できます。
実物はこちらの動画で見る事ができます。
またパイプどうしはコネクタで連結しますが、
色んな連結方法が選べます。
直角に連結したり角度をつけたり
パイプ同士を繋いで延長したりもできます。
また回転やスライド、ラチェット機構など
可動する部品も多いです。
これらを利用すれば動くものを簡単に作れます。
2.3 G-fun 組立作業
組立は六角レンチでボルトを締めるだけです。
分解するときは逆にボルトを緩めます。
何度も使えてやり直しができるので
再利用することもできます。
2.4 G-fun 加工性
アルミ製なので直接加工する事も可能です。
例えばパイプを切断したり穴あけ加工など
自分で簡単に加工ができます。
アルミは金属の中でも柔らかい材料なので
金物ノコギリなど100均の工具で切断できます。
特殊な工作機械や工具が不要なので有難いですね。
現場でサイズを変更する時など対応できます。
3. 舞台セット へのG-fun事例
ここではG-funを使った制作事例を紹介します。

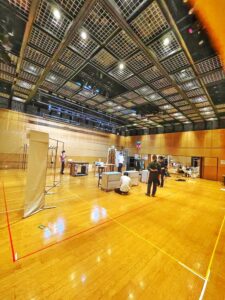

劇団宇宙の森さんの実際のセット様子です。
3.1 舞台セット 扉
扉開閉動作において木材では蝶番を使用しますが
G-funでは同じ動きをする部品が複数あり
目的に合わせて選べます。
3.1.1 ヒンジコネクタ
1つ目はヒンジコネクタを使用する方法です。
これはパイプを軸に回転するコネクタで、
これが扉の蝶番となります。
実際に大きな扉もスムーズに動かせます。
3.1.2 ヒンジP(R)-L/R
2つ目はヒンジP(R)を使用する方法です。
宇宙の森さんの舞台セットはこちらです。
ヒンジコネクタは360°自由に回転する反面、
コネクタ厚み分の隙間ができます。
しかしヒンジP(R)は隙間ができないので
見た目がスッキリします。
3.2 舞台セット 部屋

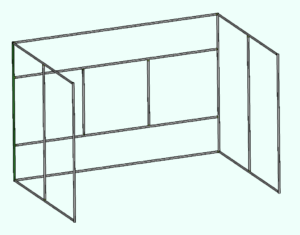

“コ”の字の部屋セットを作る事がありますが、
このような形を自由に作れます。
パイプは延長もできるので長い部屋も作れます。
また間に仕切り作って2部屋にしたり、
直角でなく斜めにする事もできます。
舞台にあった形状や寸法で作る事ができます。
3.3 舞台セット 梯子
梯子も簡単に作れます。
パイプの連結強度も事前に計算できるため、
大人2人が同時に乗れるような梯子も作れます。
形状や高さ、幅なども自由に設計できて、
簡単に分解できるので持ち運びもとても楽です。
3.4 舞台セット 舞台幕
舞台幕も作る事ができます。
以前、幼稚園の演劇用舞台幕を作りました。
幅5mの幕でそこそこ重いのですが、
強度のあるパイプを使い撓む事なく作れました。
また細かく分解することで収納も簡単です。
詳しくはこちらの記事をご覧下さい。
ホールを仕切る幅4mもある舞台幕を共同DIYしました。このDIYの特徴は①釘や固定金具を一切使わず、壁や床、天井を傷付けない、②幅4mもある重たい舞台幕をたわむことなく掛けて開閉できることです。一見、難しそうに見えるこのDIYですが、アルミパイプを使えばあっという間に解決です。
4. さいごに
G-funを使った舞台セットの制作事例を
紹介しました。
同じものは木材でも作れますか、
分解、組立に時間がかかります。
部品の再利用や運搬、保管も大変です。
しかしG-funはボルトを締めたり緩めたりする
だけで組立、分解ができて簡単です。
しかも継ぎ足し延長しても使えるので
長い材料も運搬できます。
さらに色んな部品も揃っているので
扉や窓など動くものも作れます。
もし部品の使い方や設計などでお悩みの際は
フレームDIYラボのオンライン共同DIY、
までご連絡ください。
年間100件以上の経験や実績をもとに
最適なセットを準備致します。
この記事が皆様のお役に立てれば幸いです。
