ルーフトップテント用補強キャリアバーをアルミフレームでDIY

1.　はじめに

ここではアルミフレームやアルミパイプを

使ったDIYを紹介していますが、

「LINK　YOUR　DESIGN」という共同DIYも

行なっています。

これはアルミフレームやパイプを使ったDIYを

一緒に協力しながら行う活動です。

アルミフレームやパイプはとても便利な材料で

木材にはない優れた特性がありますが、

普段身近にないため使い方がわからない

という欠点があります。

そこでアルミフレームやパイプの使い方や選定、

設計などをアドバイスしながら初めての人でも

安心してDIYできるようにするものです。

これまでの共同DIY事例はこちらで見れます。

（共同DIY サポート事例集）

アルミパイプやアルミフレームを使ってみたいという方と一緒に共同DIYを行っています。これらの材料はとても便利ですが入手性の悪さからあまり知られていません。そのため部品選定や使い方、加工、組立方法など初めての人はわかりにくいです。そこで共同DIYでは誰もが扱えるようにサポートしています。

今回の相談者は静岡県沼津市にある

沼津三菱自動車販売会社にお勤めのSさんです。

こちらではルーフトップテント付きの車を

販売されていますが、

そこで使う補強キャリアバーを製作しました。

ルーフトップテントとは車上設営用テントで

走行時は収納できるものです。

このテントを載せる際に使用する補強用の

キャリアバーを共同製作しました。

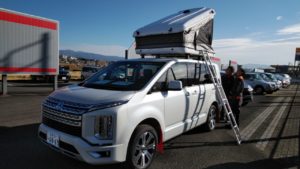

このテントは大人二人と子供一人が就寝できる

広さがあります。

とても快適な空間になっています。

テント内の様子は沼津三菱自動車販売(株）の

インスタグラムで見ることができます。

このテント荷重を車体に均等に分散するため

アルミフレームでキャリアバーを追加します。

実際に大人二人が載っても安定しており、

強度的にも問題ありません。

しかも1万円程度で作れるため費用的にも

大変お得で複数本追加することもできます。

また同じ構造でクロスビーにも応用しました。

（スズキ　クロスビー　ルーフテント補強キャリヤDIY）

スズキ　クロスビーのルーフテントが不安定だったので補強キャリヤをアルミフレームを使って自作DIYしました。元々テント中央付近しかキャリヤがなく車体前後方向にグラグラしていました。そこで前方と後方にそれぞれキャリヤを1本ずつ追加したことで抜群の安定感になりました。

この記事ではアルミフレームやG-funをもっと

総括的に説明しています。

（アルミフレーム、G-fun基本解説）

アルミフレームやG-funは金属のアルミでできた角材、パイプ材です。企業や工場では一般的に使われており、最近では家庭DIY材料として注目されています。木材にない特長を有し誰でも簡単に扱えます。この記事では材料の特長から使い方、購入方法まで全般を説明しています。

この補強キャリアには多くの相談があるため

販売することにしました。

（ルーフトップテント補強キャリア）

　11,980円（税込）　

送料無料（一部地域を除く）

（色）シルバー色

（横幅）1,300mm（変更可）

（高さ）120mm（変更可）

（備考）アジャスターは別売りです。

寸法はある程度調整できるので

気軽にお声掛けください。

（問合せフォーム）

2.　Sさんからの相談内容

Sさんがお勤めの沼津三菱自動車販売(株）は

リクエストに応じてルーフトップテントを

取付けられています。

そのテントを取付ける際に使用する補強用

キャリアバーについてご相談がありました。

（Sさんの相談内容　抜粋）

ルーフトップテントという商品があります。

そちらを載せる際の荷重を分散するために、

補強用のバーを入れる必要があります。

テント自体が約70kg、その上に人が2～3名が

載るため合計で300kg程度の荷重になります。

もともとのキャリアが2本、それにプラス1本

または2本のコの字型の補強バーでの対応を

考えております。

また、車の天井はカーブしていますので、

既存のキャリアとの高さを合わせるために、

支柱になる部分は若干の高さ調整の機構が

必要となります。

最近はコロナ禍のためキャンプや車中泊が

流行っていると聞いていますが、

このようなテントは知りませんでした。

確かに車中泊では人数が限られるので、

ルーフトップテントがあると便利です。

ただ純正だけではテントの安定感が得られず

グラグラすることがあるようです。

実は他の車種でも同様な依頼が多く、

この車種やテントに限った話でないようです。

こちらの動画ではスズキ　クロスビーの

ルーフトップテントの補強バーが見れます。

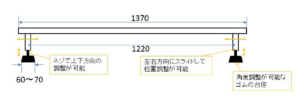

Sさんからいただいたスケッチがこちらです。

これだけの情報を貰えるととても助かります。

この図をもとに詳しく検討していきます。

3.　ルーフトップ補強キャリアバーの設計

3.1　ルーフトップ補強キャリアバー構想

早速、補強キャリアバーの構想を考えます。

このキャリアバーには幾つか条件があります。

ルーフトップテント補強キャリアバーの条件

1.　高さ調整機構が必要

既存のキャリアバーとの高さを合わせるため

補強キャリアバー高さを調整する必要がある。

また左右への調整機構も必要です。

2.　車体設置面との角度調整が必要

車上は完全なフラットでなくカーブしており

そこに密着させる必要があります。

そのため補強キャリアバーの足は角度調整が

必要となります。

また設置面は車体を傷付けないようゴムなど

柔らかい材質が求められます。

3.　100kg以上の耐荷重が必要

既存バーを含めると3本のキャリアバーで

300kgの重さを受けることになります。

そのため最低でも100kg以上の耐荷重が必要と

なります。

4.　錆びない材料選定

車で雨風に曝されて錆びる可能があるため、

ステンレスなどの錆びない材料を

選定しないといけません。

この条件の中で最も難しかったのが

キャリアバーの足の部分です。

足の角度調整ができて材質も柔らかく、

アルミフレームに取付できる部品を

探さなければいけません。

また既存キャリアバーと高さを合わせるため

足の高さもある程度絞られます。

これらの条件を踏まえ、キャリアバーは

アルミフレームで作ってそこに角度調整有の

アジャスターを取付けることにします。

3.2　ルーフトップ補強キャリアバーの材料

今回使用する材料はアルミフレームです。

アルミフレームは企業や工場などでは

一般的によく使われる材料ですが、

家庭DIYで見ることはあまりありません。

金属のアルミで出来ており錆びずに

強度もあるため使い勝手の良い材料です。

（アルミフレームの種類）

　アルミフレームは断面サイズで分類されており、（15×15mm）から（100×100mm）まで幅広いラインナップとなっています。断面形状も正方形だけでなく、長方形もあります。そのため用途に応じて使い分けが可能で、例えばカーポートから小さな棚まで幅広いDIYに適応できます。フレームサイズと一緒にブラケットなどの部品もそのサイズ専用となるので注意が必要です。

アルミフレームの30mmサイズをベースに

戴いたスケッチの構造を作ります。

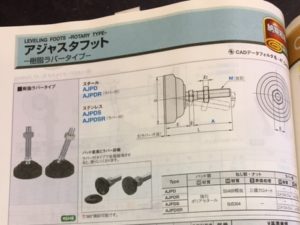

また足の部分にはこちらのアジャスターを

取付けます。

出典：ミスミ

このアジャスターは足部分が約15°動くため

これで設置面を合わせます。

また足部分にはオプションでニトリルゴムを

付けることもでき、他の部分は全て

ステンレス製となっています。

耐荷重も1個当たり300kgなので安心です。

後はこの部品をアルミフレームに固定できる

方法を考えます。

3.3　ルーフトップ補強キャリアバーのCAD

アルミフレームは専用の3D CADを使って

誰でも自由に設計することができます。

ソフトはメーカから無料で提供されており、

誰でも自由に利用することができます。

インストール方法や簡単な使い方は

こちらの記事で紹介しています。

（アルミフレームの3D　CAD設計）

　アルミフレームやアルミパイプには専用の3D　CADが無料で提供されています。そのためこれを使えば作る前に色んな角度から見ることが可能となり、設計ミスが少なくなります。さらに部品の長さや種類、数なども自動で計算してくれるので部品手配ミスや加工ミスも低減することができます。

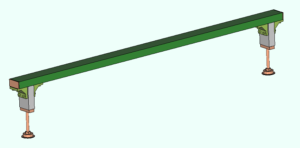

こちらが実際に設計した CAD図になります。

材料は（30×60)mmのアルミフレームです。

これであればフレーム中央に100kgの重さを

加えても3mmほどしかたわみません。

強度的にも十分です。

アジャスターとフレームの固定は別売りの

プレートを使いました。

ちょうどアジャスターボルトサイズに合う

ものがあったのでそれを利用します。

最も難しかったのは高さ調整です。

既存キャリアと合わせるため各寸法を計算して

足フレームの長さを決めます。

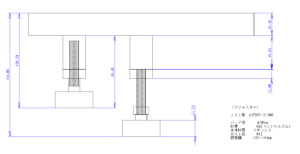

この計算はこのCADソフトでは難しいので

別の2D　CADを使って作図します。

アジャスター調整幅も考慮してSさんに

実物で確認してもらえば設計は終了です。

4.　ルーフトップ補強キャリアバーの完成

設計が終わればメーカに見積もり依頼して

手配、配送します。

アジャスターは他メーカから購入します。

これらの部品が届けば後は組立てます。

アルミフレームの組立は基本六角レンチ1本で

行えるため、初めての人でも簡単に作れます。

（アルミフレームの組立て方法）

　アルミフレームやアルミパイプの組立ては六角ボルトを締めこむだけの簡単作業です。六角レンチ1本あれば全てを組み立てることができます。ウチの小学2年生の子供でもこの通り。誰が作っても同じように組みあがるので技術が要らず、初めての方やDIYしない人も安心して利用できます。

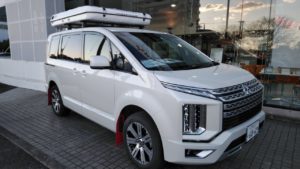

こちらが実際に組立てられた様子です。

アジャスターの高さはギリギリでした。

若干ですがパッド角度も付いています。

実際に大人二人がテントに載っても十分に

安定しているとのことでした。

テントは海外製で大人二人と子供一人が

就寝できる広さがあります。

それでいて畳むととてもコンパクトです。

沼津三菱自動車販売会社さんでは

他の車種にもルーフトップテントを

取付けてもらえるようなので

もし興味がありましたらお立ち寄り下さい。

5.　さいごに

ルーフトップ補強キャリアバーのDIYは

如何だったでしょうか？

色んなシーンでアルミフレームは便利に

利用することができます。

しかも他メーカ部品の取付もできるため

組み合わせて作ると応用幅が広がります。

DIYは難しく見えますが、組立自体は

実は15分もあれば大丈夫です。

アルミフレームは部品選定や設計こそ経験が

必要ですが、組立作業は初めての人でも

簡単に行えます。

これがこの共同DIYを可能としています。

アルミフレームはルーフトップテント以外に

車中泊フラットベッドなども作れるため

もし興味がある方は作ってみて下さい。

私の経験上、寝る場所がフラットでないと

とてもツライですので。

この記事が皆さんの参考になれば幸いです。
