1. はじめに
フレームDIYラボではアルミフレームやアルミパイプを使ったDIYを紹介していますが、
興味がある人と一緒に「LINK YOUR DESIGN」という共同DIYも行なっています。
これは実際にアルミフレームやパイプを使ったDIYを一緒に協力しながら行う活動です。
アルミフレームやアルミパイプはとても便利な材料で木材にはない優れた特性がありますが、
普段身近にないため使い方がわからないという欠点があります。
そこでアルミフレームやアルミパイプの使い方や選定、設計などをアドバイスしながら
初めての人でも安心してDIYできるようにするものです。
これまで行なってきた共同DIYの様子はこちらから見る事ができます。
アルミパイプやアルミフレームを使ってみたいという方と一緒に共同DIYを行っています。これらの材料はとても便利ですが入手性の悪さからあまり知られていません。そのため部品選定や使い方、加工、組立方法など初めての人はわかりにくいです。そこで共同DIYでは誰もが扱えるようにサポートしています。
今回の相談は兵庫県にお住いのKさんで自転車置き場を作りたいという内容です。
これまで自転車置場がなく雨に濡れるのも嫌なので玄関に保管されていましたが、
やはり場所を取るため不便だったそうです。
そこで玄関のすぐ横にあるチョットしたスペースに屋根を付けて
自転車置場に出来ないかという相談でした。
これまでも共同DIYでたくさんの相談をいただきましたが、屋根の相談が最も多いです。
しかしアルミパイプはどこでも簡単に屋根を作れるため、この相談はベストマッチです。
また屋根の仕様によっては柱を設けず壁に取付けるだけで市販品のような見た目の
屋根をDIYすることもできます。
それではいつものように現場の状況や希望内容を伺いながら共同DIYのスタートです。
2. Kさんの相談内容

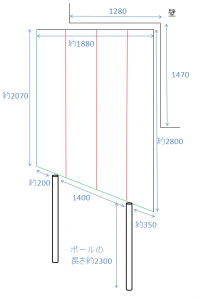

Kさんの自宅には約2m×2m程の小さなスペースが玄関のすぐ左横にあります。
ここは隣家と道路に接する場所で正面には道路に面するフェンスもありました。
そして奥には物置小屋があります。

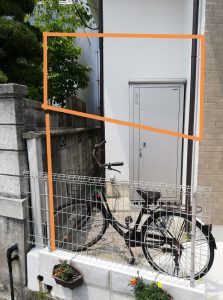

Kさんはオレンジ線のような枠を作って自転車置場にしたいと考えられていました。
確かにちょうどいいサイズで玄関のすぐ横ということでここに自転車を停められたら
とても便利だと思います。
ただ問題は屋根がなく、雨を遮るものがないことです。
そのためここにそのまま置いてしまうと雨ざらしになってしまいます。
また住宅のサイディングには雨どいが取り付いており、これをかわしてフェンスまで
パイプを通す必要があります。
さらにこの場所の形状は台形状になっており、普通の四角ではありません。
しかしアルミパイプを使えば木材と違って自由に角度を調整しならが
組立てられるので、このようなDIYには最適です。
3. 自転車置場の屋根の設計
3.1 自転車置場の屋根の構想
自転車置場に屋根をDIYする場合、まずは屋根を支える柱をどうするかを考えます。
Kさんの自宅はコンクリートが敷設されているのでここに基礎を作るためには
アンカードリルが必要です。
道具や経験があれば作業できますが、普段馴染みがないと少しハードルが高いです。
そこで簡単に柱を設置できる方法として既設フェンスの柱を利用することにします。
これは以前、私が賃貸住宅に住んでいた時に作ったテラス屋根と同じ方法です。
住んでいる賃貸住宅には軒や屋根がなく、洗濯物を干したり自転車を雨から避ける場所がありません。そこでアルミパイプを使って幅4mもあるテラス屋根を作りました。特徴は壁を傷付けたりコンクリートを使用せずにいつでも元に戻せること、目隠し壁まで取り付けても費用は4万円台という点です。
事前に柱の強度をチェックしてしっかり強度があれば利用できます。
ただフェンスの種類によっては強度がない場合もあるので注意して下さい。
幸いなことに既設フェンスの柱は十分強度がありそうだったので
ここに2本の柱を設置することにします。

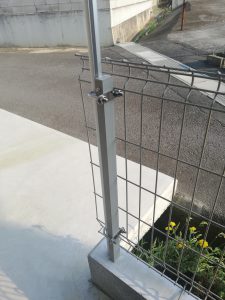

この場合、U字ボルトを使ってフェンス柱とアルミパイプを一緒に束ねて固定すればOKです。
簡単な方法でお金も時間もかかりません。
残りは奥の住宅側ですが、こちらに柱を立てるにはコンクリートアンカーを使うか、
住宅のサイディングにサドルを使って固定するしかありません。
Kさんに相談したところサイディングへの固定は可能とのことだったので、
あえて柱を立てずにサイディングに直接梁となるパイプを固定する方法にしました。
この方法は強度もしっかりとれて設置の自由度も高く簡単にできます。
この方法は私の自宅て2Fベランダ テラス屋根を作った時と同じ方法です。
アーネストワン住宅の2Fベランダにテラス屋根をDIYしました。この窓の上には軒もなく日差しや雨が容赦なく部屋の中に入ってきます。そこでアルミパイプと波板で幅3m、奥行き1.5m、高さ2.5mのテラス屋根をDIYしました。特殊な工具不要でたった1日で作れる初心者向けのDIYです。
フレームDIYラボでは私の経験と相談者の希望やできる範囲を一緒に考えるため、
一人で考えるよりも色んな選択肢があり失敗するリスクを少なくできます。

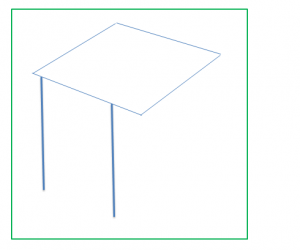

二人で考えた構想は住宅壁の2面に貼りパイプを固定し、
残りの梁パイプはフェンスに固定した柱パイプを利用して支えます。
そしてこの梁パイプの間に屋根の下地となるパイプを取り付けて
そこに波板を固定すれば自転車置場の屋根の完成です。
3.2 自転車置場の屋根のCAD設計
自転車置場の屋根の構想ができたので、次に3D CADを使って具体的な設計を行います。
このDIYでは材料にアルミパイプを使います。
アルミパイプは金属のアルミでできたパイプで様々な太さや強度が選べるのが特徴です。
しかしホームセンターなどでは取扱いがないため普段目にすることはありませんが、
企業や工場などでは一般的によく使われる材料です。
家庭DIYで利用する金属パイプにイレクターパイプがあります。アルミパイプも同様な用途で利用できますが、イレクターパイプよりも優れた特徴がいくつもあります。ここではイレクターパイプとの比較やアルミパイプの種類について、詳しく紹介しています。
またアルミパイプはメーカから専用の3D CADが提供されており、
自分で設計することができます。
これを使う事で作る前にどのような物に仕上がるかを様々な角度から見る事ができます。
共同DIYではこのCAD図を元に相談者と話を進めています。
このCADについてはこちらで詳しく動画を使って紹介しています。
アルミフレームやアルミパイプには専用の3D CADが無料で提供されています。そのためこれを使えば作る前に色んな角度から見ることが可能となり、設計ミスが少なくなります。さらに部品の長さや種類、数なども自動で計算してくれるので部品手配ミスや加工ミスも低減することができます。
Kさんには現場の寸法を計測してもらい、それを元に私がCADで図面を書きます。

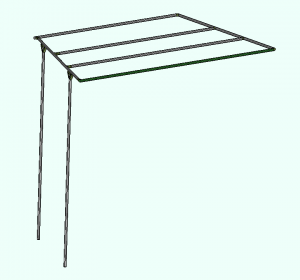

それを二人で見ながら検討を進めて、出来上がった図面がこちらです。
アルミパイプどうしはコネクタという部品で自由に連結することができます。

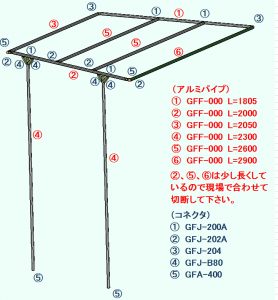

まずは柱となるアルミパイプの長さを2.3mにして、それをフェンスに固定します。
住宅のサイディングと固定する2本のパイプは直角に連結して、
屋根の斜めになるパイプは取付角度を調整できるコネクタを使用しました。
このようにパイプの組立てに使うコネクタには色んな種類があるので
どんな形状でも自由に組み立てできます。
コネクタの種類や連結強度についてはこちらで詳しく説明しています。
アルミパイプどうしを連結する部品がコネクタです。コネクタにはたくさんの種類があり、連結方向も直角、水平、クロスなど様々な用途に利用できるようになっています。またパイプに沿って動いたり、パイプを軸に回転したりという可動できるコネクタもあります。これを利用すればDIYの幅が広がりますよ。
サイディングとアルミパイプの固定にはサドルという部品を使います。
これはメーカからアクセサリー部品として販売されているのでパイプと一緒に購入できます。
このようなアクセサリー部品が豊富に準備されていることも使いやすさの１つです。
アルミパイプには標準のアクセサリ部品があり、その中にアジャスター足があります。これはパイプの中にナットを固定し、そこに足の付いたボルトをねじ込むことで高さを調整できる部品です。これを使った縦方向の突っ張りパイプはとても便利なのでオススメです。
問題はパイプをサイディングに固定する際に途中の雨樋を交わす必要があります。
しかしKさんに調べてもらったところギリギリ壁と雨樋の隙間を通せそうだったので
そのまま固定します。
このように現場状況調査はKさん担当、その情報を元に私が部品選定や設計を担当と
お互いに役割を分担して話し合いながら共同DIYは進んでいきます。
設計が終了すれば後は部品表に展開して部品をメーカにまとめて注文します。
部品はメーカからKさんの自宅に直送されるため、
どんなに長いパイプでも自宅で受け取るだけなので楽チンです。
4. 自転車置場の屋根の製作
部品がKさんの自宅に届いた後はKさんに組み立てもらいます。
ただ初めてアルミパイプを使われるため私の方で組図を用意して、
各部品の使用箇所がわかるようにサポートします。
実際のアルミパイプの組立作業では六角レンチを使ってボルトを締めるだけの作業なので
初めて扱う人でも簡単に出来ます。
実はこの作業性の良さが共同DIYを可能としています。
アルミフレームやアルミパイプの組立ては六角ボルトを締めこむだけの簡単作業です。六角レンチ1本あれば全てを組み立てることができます。ウチの小学2年生の子供でもこの通り。誰が作っても同じように組みあがるので技術が要らず、初めての方や普段DIYしない人も安心して利用できます。

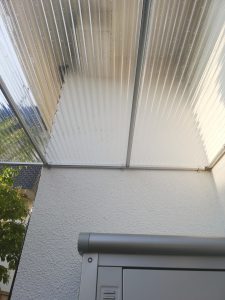

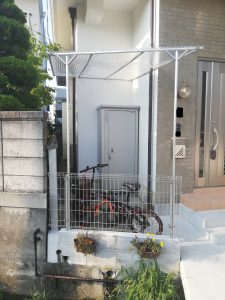

そしてKさんが完成された自転車置場がこちらになります。
複雑な敷地で屋根形状が難しかったものの、立派な屋根が出来上がっています。
屋根を作る場合、基礎造りや柱立てなど面倒な作業がありますが、
今回は既設フェンスへの固定とサイディングへの直接固定で簡単に作れました。
また懸念していた雨どいとのパイプの干渉ですが、Kさんの測定した通り
サイディングと雨どいの隙間をギリギリ通すことができました。

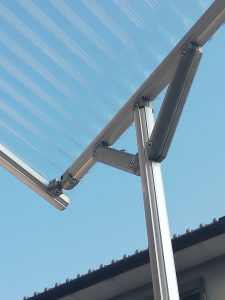

屋根の斜めになっている部分も作りながら角度を調整されて敷地の形状に合わせて
作られています。
また必要な箇所には補強コネクタを追加することで強風にも耐えれるようにしています。
このように作りながら調整できる点がアルミパイプの便利な点です。
Kさんは初めてアルミパイプを使われましたが、あっという間に組み上げられました。
また屋根の斜めになっている部分は現地で採寸してパイプを切断する必要がありました。
金属の切断は難しそうに思えますが、市販の金物ノコギリで簡単に切断できます。
Kさんも当然初めての作業でしたが、難なく切断、取付されています。
この作業方法については動画で見れますので、気になる方はそちらをご覧ください。
アルミフレームは木材よりも強度があるので同じ耐久性の物でもコンパクトに作れます。その反面、木材に比べて加工が少し大変で木材ほど簡単に切断できません。そこで様々な工作機やハンドソーで実際に切断して比較しました。その結果、特別な工作機は必要なく簡単に入手できるもので加工できました。
やはりこの場所に屋根があって雨よけになると便利そうですね。
早速、お子さんの自転車をこちらに移されて、さらにもう一台自転車を購入されました。
アルミは雨に濡れても錆びないのでこのような屋外DIYには最適ですね。
同じようにアルミパイプと波板を使って屋根をDIYした作業動画がこちらとなります。
これを見れば具体的な作業内容がわかると思います。
5. さいごに
隙間スペースを利用して作る自転車置場の共同DIYは如何だったでしょうか？
このようなチョットした隙間は意外と多く、またこれを上手く利用する事で
屋外に収納スペースを作り出す事ができます。
ただこのようなスペースを活かすためには市販品では難しく、やはりDIYが必要です。
木材だと調整や加工、取付など困難な作業が多く、また技術を必要とします。
さらに雨ざらしだと耐久性も悪く、定期的なメンテナンスが必要となります。
しかしアルミを使えば事前に設計して既に加工された部品を納品する事で
現地での加工を最小限にできます。
また必要な加工は切断くらいなので木材に比べれば簡単です。
当然、木材よりも耐久性にも優れており、メンテナンスも必要ありません。
