1. はじめに
依頼により再び脱衣所に棚を作ります。
しかしここの脱衣所は自宅よりも狭いため、
コンパクトな棚が要求されます。

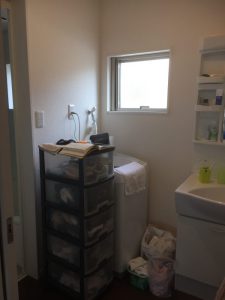

洗面台と洗濯機が据付けられており、
その隣に5段の衣装ケースが置かれています。
この衣装ケースの代わりとなる棚を作ります。
ここの脱衣所は非常にコンパクトなので、
なるべく上の空間を利用するような
棚を考えたいと思います。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
（参考記事）
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
まずはどのような棚にするか、空きスペースから
考えていきます。
2. 棚の構想

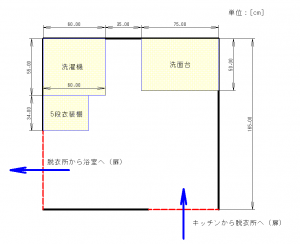

まず脱衣所のスペースを測ってみました。
キッチンから脱衣所に入り、浴室へ向かう
動線の邪魔にならないように考えます。
脱衣するスペースを考慮すると、
棚に使えるスペースはあまりありません。
基本的に洗面台にかからずに、浴室への扉と
干渉しないようにすると考えた場合、
横は洗濯機から洗面台までの95cm、
縦は洗濯機から5段棚までの80cmが
有効スペースと考えられます。
またこの棚へのリクエストは、次の通りです。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
①5段の棚が欲しい
②洗濯機の上に収納台が欲しい
③洗濯カゴを置ける台が欲しい
④ハンガー掛けが欲しい
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
そこで棚の収納スペースは、
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
・洗濯機の上
・5段衣装ケースの場所
・洗濯機と洗面台の間の空間
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
としました。
このスペースを有効的に利用したコンパクトな
棚を設計します。
3. 棚の設計
設計はいつものように3D CADで行います。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
（参考記事）
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
4つのリクエストの中でポイントになるのが、
5段の棚です。

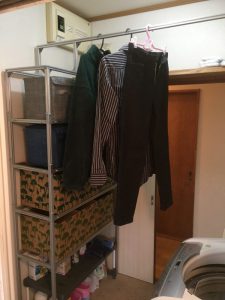

自宅の脱衣所の棚は全てアルミフレームで
作りましたが、ここでは100均部品を使って
見た目スッキリ、そしてリーズナブルに
仕上げようと思います。
使用する100均部品は、
・ワイヤーネット
・棚受金具
です。

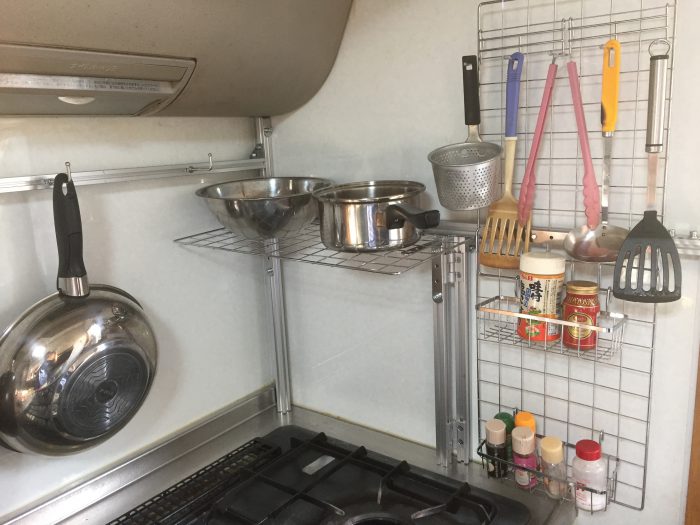

これは100均部品とフレームのコラボ棚で
紹介したものです。
これを早速、応用して5段棚を作ります。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
（参考記事）
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

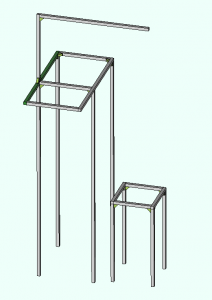

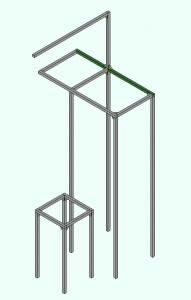

本体となるアルミフレーム構造はこちらです。
省スペースで作れる20mm角のアルミフレームを
材料に使用します。
これ以上細くなると強度的に不安定になるので、
このサイズが棚を作るのにギリギリと思います。
高い方の棚の下に洗濯機が入ります。
ここでは洗濯機上の棚と洗濯かご置き台が
それぞれ分離した構造となっています。
両方を連結した方がバランスが取れるので
良いのですが、洗面台の横にフレームがあると
少し邪魔になります。
そのためハンガー掛けは片持ちになっています。
ポイントになる5段棚はこの図にはありません。
これは縦の2本のフレームにワイヤーネットと
棚受金具を取り付けて段を作ります。
100均部品の取付は図面に反映できません。

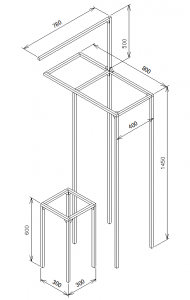

最後に寸法図がこちらになります。
洗濯機上の棚の高さは約1.5mでハンガー掛けの
高さは約2ｍとなっています。
洗濯機の棚は幅が800mm、奥行き400mmです。
5段棚は洗濯機棚の4本の足のうち左側2本に
取り付く予定です。
洗濯カゴ置き台は洗濯機と洗面台の間に設置し、
300×300ｍｍとなっています。
だいぶコンパクトな設計となっています。
この棚の収納は次の5か所です。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
・5段の棚
・洗濯機上の棚（800×400）
・洗濯かご置き台
・洗濯カゴ置台下（300×300×500）
・ハンガー掛け
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
狭いスペースですが、上の空間を利用することで
収納スペースを確保することができそうです。
洗濯機の上の棚を多段にしたり、
カゴ置き台の下を2段にすることでさらに
収納を増やすことが出来ますが、
今回そこまではしていません。
組立ては前回の棚同様、洗濯機や洗面台を
そのまま動かさずに組み立てます。
後付けできることがこの棚も魅力です。
20mm角のアルミフレームは大人の親指程度の
隙間があれば通すことができます。
連結もボルトを締めるだけなので簡単です。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
（参考記事）
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
4. さいごに
ここでは狭い脱衣所に置く収納棚の設計を行いました。
空きスペースを最大限利用し、かつ動線の邪魔にならない
そんな棚を設計しました。
次の記事では実際の製作過程や使用部品、
費用をまとめて紹介します。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
